一， 電纜橋架的作用及用途：

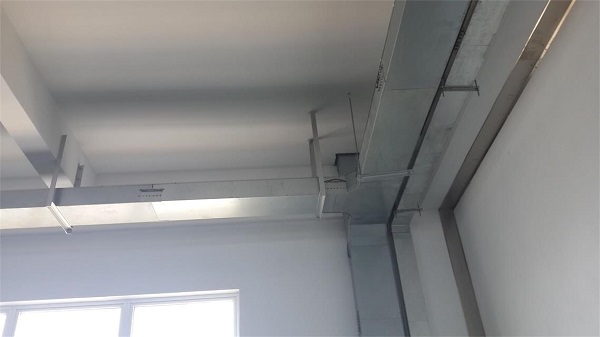

橋架是我們在一些地下室里面常見的或者在超市里面也會看到的，它是我們在安置電纜與電線的設備，其實說的通俗一點，電纜橋架的功能跟線槽差不多，只是兩者使用的空間及場合不同，線槽一般多用于家庭，而橋架多用于公共場合或大型建筑。
舉個例子你去大型超市買東西的時候，可以抬頭往上看，會發現好多的支架，有鐵的，有透明的玻璃鋼的，這個東西就是橋架，橋架里邊是安放電纜的，可以使電氣安裝達到美觀標準化，維修時打開蓋子就可以了，維修方便，鍍鋅電纜橋架和防火電纜橋架都是使用的比較多。
1、確定方向：
根據建筑平面布置圖,結合空調管線和電氣管線等設置情況、方便維修,以及電纜路由的疏密來確定電纜橋架的最佳路由。在室內,盡可能沿建筑物的墻、柱、梁及樓板架設,如許利用綜合管廊架設時,則應在管道一側或上方平行架設,并考慮引下線和分支線盡量避免交叉,如無其它管架借用,則需自設立(支)柱。
2、荷載計算：
計算電纜橋架主干線縱斷面上單位長度的電纜重量。
3、確定橋架的寬度：
根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格,托臂的長度,支柱的長度、間距,橋架的寬度和層數。
4、確定安裝方式：
根據場所的設置條件確定橋架的固定方式,選擇懸吊式、直立式、側壁式或是混合式,連接件和緊固件一般是配套供應的,此外,根據橋架結構選折相應的蓋板。
5、繪出電纜橋架平、剖面圖,局部部位還應繪出空間圖,開列材料表。
